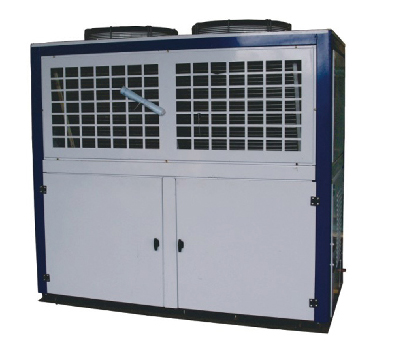

比泽尔箱式风冷机组
产品特点：
● 主机选用比泽尔半封闭制冷压缩机，质量好、运行可靠；
● 采用铜管铝片式的冷凝器或高效管壳式冷凝器，换热效率高，使用寿命长；
● 采用外转子冷凝风机（FNV型冷凝器除外），噪音小，效率高，外形美观；
● 选用国产或进口优质制冷配件，配置齐全，机组运行可靠性好；
● 机组配有防水端子接线盒，所有的控制元件接线均接入接线盒，方便用户接线；
● 产品系列全，适用温度范围广，可广泛配套于保鲜、冷藏、制冰、冷冻水等制冷设备中使用。
型号说明：
机组标准配置：
风冷机组：中高温FN18/2HC2.2……FN150/4NCS20.2；中低温FN15/2HC1.2……FN130/4NCS12.2
● 压缩机
● 曲轴箱加热器
● 冷凝器 ● 储液器 ● 过滤器
● 视液镜
● 电磁阀 ● 高低压控制器
● 高低压表
● 接线盒
风冷机组：中高温FNV220/4H25.2……FNV600/8FC70.2；中低温FN150/4H15.2……FN310/6F40.2
● 压缩机
● 曲轴箱加热器
● 减震管
● 油分离器
● 冷凝器
● 储液器
● 过滤器
● 视液镜
● 电磁阀
● 接线盒 ● 高低压控制器
● 油压差控制器
● 高低压表
● 油压表
主要技术参数：
机组型号 压缩机型号 功率 制冷量 接管规格 外形尺寸(mm) 安装尺寸（mm）
KW W 回气管 液管 A B C a b
FN18/2HC2.2 2HC-2.2 1.94 3380 Φ16 Φ10 620 650 560 580 350
FN18/2GC2.2 2GC-2.2 2.23 3990 Φ16 Φ10 620 650 560 580 350
FN22/2FC3.2 2FC-3.2 2.7 4820 Φ16 Φ10 620 650 560 580 350
FN28/2EC3.2 2EC-3.2 3.34 5670 Φ22 Φ12 960 680 470 920 380
FN33/2DC3.2 2DC-3.2 3.88 6780 Φ22 Φ12 960 680 520 920 380
FN43/2CC4.2 2CC-4.2 4.92 8350 Φ22 Φ12 1060 680 720 1020 380
FN48/4FC5.2 4FC-5.2 5.21 9640 Φ22 Φ12 1300 750 670 1260 410
FN55/4EC6.2 4EC-6.2 6.23 11850 Φ28 Φ12 1300 750 770 1260 410
FN70/4DC7.2 4DC-7.2 7.72 14480 Φ28 Φ16 1300 750 870 1260 410
FN80/4CC9.2 4CC-9.2 7.98 17500 Φ28 Φ16 1280 710 1010 1000 665
FN80/4VCS10.2 4VCS-10.2 7.91 19190 Φ28 Φ16 1280 710 1010 1000 665
FN100/4TCS12.2 4TCS12.2 9.85 23150 Φ35 Φ16 1280 710 1210 1000 665
FN130/4PCS15.2 4PCS-15.2 11.2 27700 Φ35 Φ22 1280 750 1460 1000 705
FN150/4NCS20.2 4NCS-20.2 14.1 32150 Φ42 Φ22 1350 800 1410 1000 755
FNV220/4H25.2 4H-25.2 18.1 42250 Φ54 Φ22 1150 570 860 800 525
FNV280/4G30.2 4G-30.2 21.1 48500 Φ54 Φ22 1150 570 852 800 525
FNV310/6J33.2 6J-33.2 23.3 54700 Φ54 Φ28 1150 570 852 800 525
FNV310/6H35.2 6H-35.2 26.7 63400 Φ54 Φ28 1050 600 910 800 555
FNV380/6G40.2 6G-40.2 31 72800 Φ54 Φ28 1050 600 910 800 555
FNV410/6F50.2 6F-50.2 37.9 86300 Φ54 Φ35 1550 600 880 1000 550
FNV530/8GC60.2 8GC-60.2 47.7 106300 Φ76 Φ35 1550 600 950 1000 550
FNV600/8FC70.2 8FC-70.2 60.5 121200 Φ76 Φ35 1550 600 950 1000 550
1、制冷量及功率标定工况为： -5℃/50℃ 。
2、机组使用电源为380V/50HZ；
3、机组使用制冷剂为R22，如需要R404A请特殊说明；
4、采用FNV型冷凝器的均为分体式结构，冷凝器尺寸参见FNV冷凝器参数表。
机组型号 压缩机型号 功率 制冷量 接管规格 外形尺寸(mm) 安装尺寸（mm）
KW W 回气管 液管 A B C a b
FN15/2HC1.2 2HC-1.2 1.37 1880 Φ16 Φ10 620 650 510 580 350
FN15/2FC2.2 2FC-2.2 1.85 2700 Φ16 Φ10 620 650 510 580 350
FN22/2EC2.2 2EC-2.2 2.22 3150 Φ22 Φ10 620 650 560 580 350
FN28/2DC2.2 2DC-2.2 2.64 3520 Φ22 Φ12 960 680 470 920 380
FN33/2CC3.2 2CC-3.2 3.03 4450 Φ22 Φ12 960 680 520 920 380
FN36/4FC3.2 4FC-3.2 3.6 4960 Φ22 Φ12 1060 680 620 1020 380
FN48/4EC4.2 4EC-4.2 4.37 6160 Φ22 Φ12 1300 750 670 1260 410
FN55/4DC5.2 4DC-5.2 5.0 7280 Φ28 Φ12 1300 750 770 1260 410
FN70/4CC6.2 4CC-6.2 6.2 8390 Φ28 Φ12 1300 750 870 1260 410
FN80/4TCS8.2 4TCS-8.2 7.38 11880 Φ35 Φ16 1280 710 1010 1000 665
FN100/4PCS10.2 4PCS-10.2 8.67 13800 Φ35 Φ16 1280 710 1210 1000 665
FN130/4NCS12.2 4NCS12.2 10 16150 Φ35 Φ16 1280 750 1460 1000 705
FN150/4H15.2 4H-15.2 13.9 21100 Φ42 Φ22 1350 850 1410 1000 805
FN180/4G20.2 4G-20.2 16.4 24450 Φ54 Φ22 1350 850 1410 1000 805
FN210/6J22.2 6J-22.2 17.2 27350 Φ54 Φ22 1750 890 1310 1350 845
FNV220/6H25.2 6H-25.2 20.7 31700 Φ54 Φ22 1150 570 850 800 525
FNV280/6G30.2 6G-30.2 24.3 36700 Φ54 Φ22 1150 570 850 800 525
FNV310/6F40.2 6F-40.2 29.6 44100 Φ54 Φ28 1050 600 910 800 555
1、制冷量及功率标定工况为： -20℃/50℃。
2、机组使用电源为380V/50HZ；
3、机组使用制冷剂为R22，如需要R404A请特殊说明；
4、采用FNV型冷凝器的均为分体式结构，冷凝器尺寸参见FNV冷凝器参数表。
5、当蒸发温度较低时必须使用CIC喷液及附加冷却。
