冷凝器与冷却器设计区别

冷凝器与冷却器现如今都是作为制冷设备换热设备其中换热过程的重要部件之一，许多人用的比较多但对于冷凝器与冷却器区别有哪些？冷凝器与冷却器设计有哪些区别？

冷凝器与冷却器区别之一在于有无相变

顾名思义，冷凝器是会将气相进行冷凝变相为液相，冷却器冷却水只是冷却，没有相变化，只是单纯的温度变化；另外他们用的冷却介质也不太一样。用途也有不同，冷却器是用来冷却物料的，无相变。冷凝器是用来是气相降温、冷凝的，有相变。可以说区别在于有无相变。

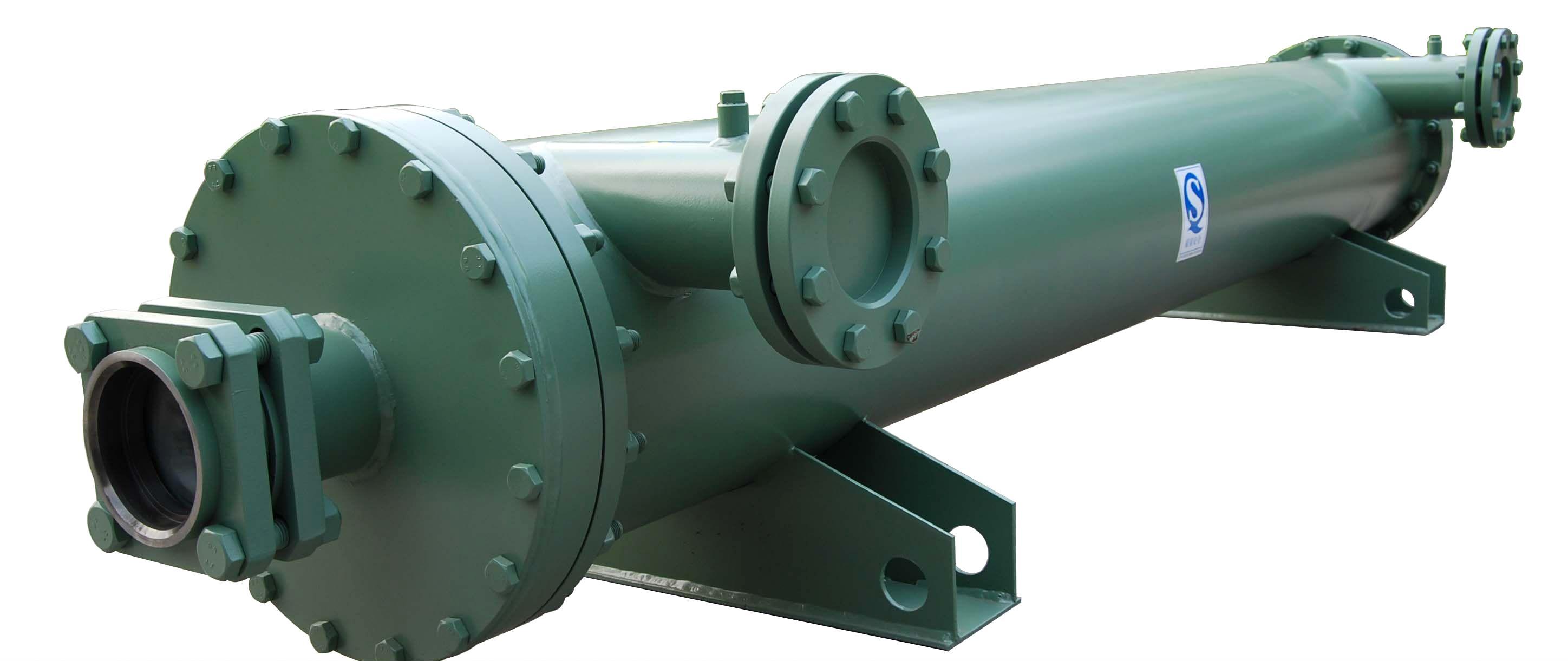

冷凝器

冷凝器与冷却器设计区别之二在于传热系数不同

一般来说，由于冷凝过程传热膜系数要远远大于无相变的冷却过程，冷凝器的总传热系数一般要比单纯冷却过程大的多，有时要大一个数量级。

冷凝器一般是用来把气体冷却成液体,冷凝器一般外壳会很热，而冷却器概念比较广,主要是指把热的冷媒介质转换成室温或者是更低一点的温度的一种换热设备。

冷凝器设计与冷却器区别之三串联换热器区别

那两个串联的换热器，应该怎么区分冷凝器和冷却器呢？一般情况下，大口进小口出的就是冷凝器，口径相同的一般都是冷却器，这从器械形状很容易可以看出。

另外，碰到两个换热器串联的情况，在质量流率相同的情况之下，由于潜热远高于显热，换热器型式相同情况下，换热面积较大的为冷凝器，即较大的那个应该就是冷凝器!

冷凝器是通过吸收汽态物料的热量使其凝结成液态物料的换热设备，有相态的变化，而且变化相当的冥想。冷却介质可直接或间接从被冷凝的介质中吸收热量，但是没有相变的改变。冷却器只将被冷却介质的温度降低，无相变。冷却器中冷却介质与被冷却介质一般不直接接触，是用列管或夹套传热。另外，一般冷却器比冷凝器结构复杂。

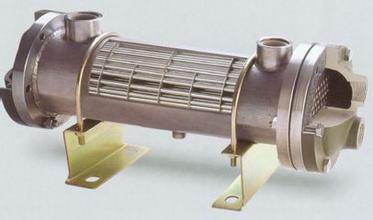

冷却器

个人认为冷凝器设计时应考虑流通量，进口流速的限制，冷却器要考虑压降的问题。当然，同一设备可以既可以做冷凝器又可以做冷却器，具体得看工况适不适合。

综合以上信息，冷凝器与冷却器的区别总结：

1）冷却器没有相变，而冷凝器有相变，进出冷却器的管线不变化，一般也就是管径进口与出口的不同，而进出冷凝器的管径变化较大,还是比较容易看的

2）一般两者之间还有折流板的设置不一样，冷凝器是左右设置，冷却器上下设置，传热系数不同也是原因。

3）中间冷却器上有液位计和液位控制口而冷凝器上没有；中冷上的进汽口和出汽口都在容器上部且管径大小基本相同，而冷凝器的出液口都在容器底部，且管径大小和进气口差别较大；中冷的氨液进口和出口都在容器下面，而冷凝器的进出水口则不是，立式的一般都是一上一下，卧式的在容器的一端。

有相变的为冷凝器，否则为冷却器；冷凝器由于气体从上部进入冷凝器内，存在一个冷凝面，而气体进入后，全部集中在冷凝面的上部，所以折流板要左右设置，让冷凝下来的液体延长停留时间继续冷却降温；冷却器从进料后，为了有效地利用换热器的面积，折流板要上下设置，让需要冷却的介质充满冷却器。
